Omfattande ledningssystemlösning för medicinsk industri



Läkaryrket är en relativt speciell användare i omfattande ledningar, så i början av byggandet av sjukhuset, särskilt i miljön som måste isoleras, måste tillräckligt med informationspunkter och utrymme reserveras för att kunna expandera snabbt när efterfrågan förändras. Förutom egenskaperna hos vanliga kommersiella byggnader, bör den medicinska industrins integrerade ledningar också utformas i enlighet med dess karakteristiska, standard ANSI\/ TA {{0}} HealthCaefacilityTelecom CablingStandard (publicerad 2010, som förfinas och utvecklas på grunden av ANSI\/ TI568C.0 -COLUTIONS WIRING.



Att uppfylla det intelligenta kravet är en av egenskaperna hos modemsjukhuset. Den effektiva kombinationen av sjukhusinformation och intelligent byggnad och tillämpningen av hans, PACS, CIS, RIS och avlägsna medicinska system på sjukhus, som visas i tabell 1.





Byggandet av en framgångsrik sjukhusinformationsplattform står inför många utmaningar, som måste lösas. I de "intelligenta arkitektoniska designstandarderna för de senaste nationella standarden GB\/T 50314-2006 ges en tydlig definition till den intelligenta konstruktionen av sjukhuset. Från detta kan vi se att sjukhusets informationsplattform är nästan den mest komplicerade i alla nätverk, på grund av dess specialitet, nätverket av sjukhus kräver extremt hög tillförlitlighet, att det är kontinuerligt drift.



Kraven från sjukhus till omfattande ledningssystem:

(1) Fysiska isoleringar mellan olika nätverk

(2) Täthet av informationspunkter för varje funktionellt område

(3) Kopplingshantering i olika områden

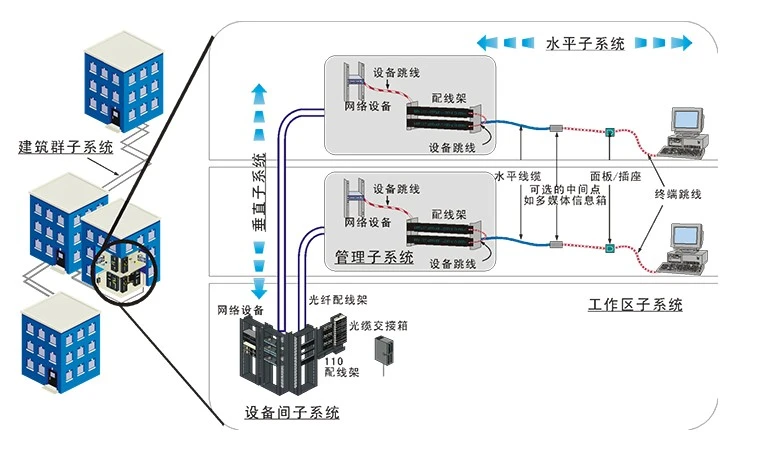

Den grundläggande strukturen för det integrerade ledningssystemet är stjärnformat, enligt den internationella standarden ISO\/LECIS11801, består det integrerade ledningssystemet av ett delsystem för arbetsområdet, ett horisontellt ledningsundersystem. Ett förvaltningsundersystem. En byggnads huvudledningsundersökning. Ett delsystem mellan utrustning och ett byggnadskomplex huvudsaklig ledningssystem.





1. Enligt systemets tillämpning är det integrerade wiling-systemet uppdelat i tre delar, nämligen ett integrerat vingesystem för medicintekniska produkter, ett integrerat ledningssystem för automatiskt kontor, integrerad ledning för intelligent applikation (digital övervakning, informationsfrisläppande, digital sändningssystem fysiskt isolering mellan olika integrerade ledningar, utom för hantering, andra delar är helt oberoende.



2. Enligt sjukhusets topologiska struktur på sjukhuset, det integrerade vinningssystemet, antar stjärnformad struktur. Systemvingen är uppdelad i tre nivåer. Center på första nivå är kärninformationsrummet för sjukhusets huvudkontor och ligger i det totala ledningsrummet på ett lager av datorcentrets byggnad. Secondary Center är det allmänna sjukhusrummet för varje byggnadsinformation på sjukhuset och ligger i datarummet i ett lager i varje byggnad. Den tertiära ledningsutrustningen ligger mellan svaga nuvarande rum på varje våning, och varje specifik informationspunkt är ansluten via horisontellt delsystem.



3. Huvudsystemet i Hospital Network Park antar utomhus 24- Core Single-Mode Optical Cable med 10 gigabit transmissionshastighet, och 10 par stora logaritmiska kablar krävs för röstskelettet. Huvudkabeln i byggnaden väljs från 12- Core inomhus enkelläge ljus och 25\/50- till -3 kategori 3 Stor logaritmisk kabel.



4.Alloptiskt nätverk av optisk fiber till punkt ska konstrueras genom omfattande ledningar av medicinsk kabel och 4- Core inomhus en-läge optisk kabel direkt ansluten till relevant avdelningens optiska fiberpunkt. Det integrerade ledningssystemet för kontorsautomation kräver 1000 m till skrivbordet och antar 6 icke-skivade trådvridna par i det Putian Hanfei-rummet för horisontella ledningar. När det gäller den intelligenta tillämpningen av integrerade ledningar av horisontella ledningar och kontorssystem antas ett sex-klassens icke-skivade system. Så att en låg rökfri halogenfri yttre mantel är jämnt valt inomhus och kablar



5. Alla arbetsområden ska vara utrustade med standard 86 typinformationsuttag för att ansluta olika utrustningsterminaler av olika typer. Arbetsområdet antar 6 icke-skivade moduler, originalhoppare och andra produkter, och modulerna och panelerna använder flamskyddsmaterial. Alla typer av bygel, svansfiber och andra mjuka hoppare ska använda halogenfri yttre mantel med låg rökfri yttre mantel.



6. Kontorsdelen ska utformas enligt principen om att inrätta en röstpunkt och en datapunkt varannan 10m². Den medicinska utrustningen och den intelligenta delen är utformade enligt den specifika applikationen, alla horisontella ledningskablar ska vara jämnt valda för lågreme halogenfria yttre mantelprodukter.



7. Signallinjens överspänningsskydd ska ordnas bland den centrala utrustningen och ledningsskåpet och ska vara säkert jordade. För att uppfylla de obligatoriska bestämmelserna i G 8 50311 och GB50312 (när kabeln kommer in i byggnaden utanför byggnaden, ska den adaptiva signallinjen för överspänningsskydd väljas och signallinjeskyddet ska uppfylla designkraven). Det centrala datorrummet krävs för att konstruera blixtskyddsprojekt separat. Konstruktionen av maskinrummet ska utformas och konstrueras i enlighet med GB 50174-2006 kod för design av elektroniskt datorrum.





Arbetsområdet hänvisar till anslutningskabeln och adaptern och användarinformationsuttaget som sträcker sig från den horisontella systemkabeln till dataverminalutrustningen. UTP\/ FTF-hoppare i arbetsområdet är lappkabelmaterial, dvs kärntrådarna hos tvinnade par är multirandade fina coper-ledningar, och den maximala längden får inte överstiga 5 M. Hela formsprutningsprocessen krävs för att säkerställa att den mjuka kabeln är ordentligt ansluten till kristallhuvudet. Nätverkspanelen väljer en enda\/ dubbelhålspanel med ett dammskydd.







Icke-skärmad modul

Produktansökan: Den är huvudsakligen installerad på panelen för arbetsområdet för att bilda informationsuttaget och är installerat på Snap-in-distributionsramen för hanteringsmodulen för att avsluta den horisontella kabeln och uppnå syftet med informationsöverföring.



Produktbeskrivningar:

1. Produktstruktur: Standard RJ45 -typ

2. Produktfärg: vit

3. Produktmaterial: PC





Det horisontella delsystemet hänvisar till informationsuttaget från golvkabelrummet till användarinformationsuttaget för arbetsområdet, som består av horisontell kabel, läderlinjeoptisk kabel, mellersta ledningsenhet och så vidare. Med en stjärntopologi måste varje informationspunkt anslutas till hanteringssystemet. Det horisontella delsystemet använder vridningsparkablar med ett maximalt horisontellt avstånd på 90 m (295 ft,) vilket är längden på kabeln från bakre porten för distributionsramen för intermanagementundersystemet till informationsuttaget i arbetsområdet. Den totala längden på terminalhopparen i arbetsområdet och utrustningshopparen för anslutningsutrustningen får inte överstiga 10 M. Konstruktionen av horisontellt ledningssystem är det största och viktigaste arbetet i den omfattande vingen. Och det är inte lätt att ändra efter att konstruktionen är klar. Därför ska konstruktionen av horisontellt ledningssystem vara strikt i enlighet med förordningarna för att säkerställa länkprestanda.



Putian Hanfei-serien med sex kablar kan överföra data, bilder och video till bästa prestanda och stödja Gigabit Ethernet 1000 Base-T. 100Base-TX, har utmärkt impedansmatchning och närliggande korsningsegenskaper och uppfyller fullt ut tillämpning och utvecklingskrav i det framtida nätverket. Dessutom är kabeln utformad med en traditionell rund kabel, så att kabeln är tunnare, inte bara säkerställa konstruktionens smidighet utan också spara investeringarna i linjeledningsspåret.
